Τι Είναι Το Ομοαξονικό Καλώδιο Και Ποιά Τα Χαρακτηριστικά Του.
Το ομοαξονικό καλώδιο είναι καλώδιο μεταφοράς ραδιοσυχνοτήτων (RF) που χρησιμοποιείται για τη μετάδοση τηλεοπτικού, δορυφορικού και δεδομενικού σήματος με χαμηλές απώλειες και υψηλή προστασία από παρεμβολές.
Η ιδιαίτερη κατασκευή του επιτρέπει στον κεντρικό αγωγό και στη θωράκιση να βρίσκονται στον ίδιο άξονα, γεγονός που εξασφαλίζει σταθερή χαρακτηριστική αντίσταση και υψηλή ποιότητα μετάδοσης.
Το ομοαξονικό καλώδιο χρησιμοποιείται ευρέως σε:
- δορυφορικές εγκαταστάσεις
- επίγεια ψηφιακή τηλεόραση
- δίκτυα CATV
- συστήματα CCTV
- RF διανομές σε ξενοδοχεία και επαγγελματικά κτίρια
Για επαγγελματικές εγκαταστάσεις σε Ελλάδα και Κύπρο, η επιλογή καλωδίου υψηλών προδιαγραφών είναι καθοριστική για την αξιοπιστία του συστήματος. Για παράδειγμα, τα πιστοποιημένα ομοαξονικά καλώδια της Kathrein θεωρούνται σημείο αναφοράς στον χώρο των RF εγκαταστάσεων. 👉 Δείτε τη διαθέσιμη σειρά των προϊόντων μας, στην κατηγορία ομοαξονικά καλώδια Kathrein.

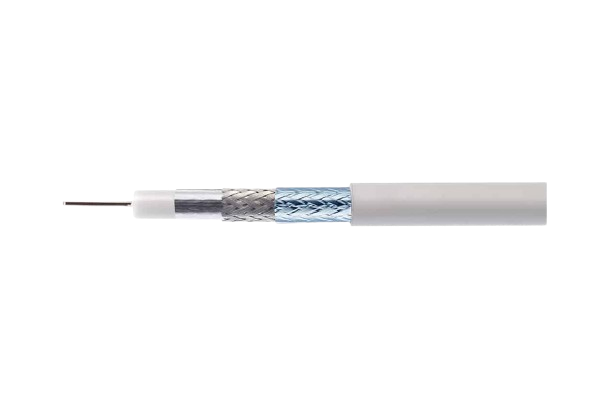

Από τι αποτελείται ένα ομοαξονικό καλώδιο;
Ένα ποιοτικό ομοαξονικό καλώδιο αποτελείται από τέσσερα βασικά στρώματα.
| Στοιχείο | Περιγραφή |
|---|---|
| Κεντρικός αγωγός | Μεταφέρει το σήμα |
| Διηλεκτρικό | Μονώνει τον αγωγό |
| Θωράκιση | Προστασία από παρεμβολές |
| Εξωτερικό περίβλημα | Μηχανική προστασία |
Κεντρικός αγωγός
Ο κεντρικός αγωγός είναι συνήθως:
- καθαρός χαλκός (CU)
- copper clad steel (CCS)
Σε επαγγελματικές εγκαταστάσεις προτιμάται αγωγός καθαρού χαλκού, καθώς παρουσιάζει χαμηλότερες απώλειες και καλύτερη αγωγιμότητα.
Διηλεκτρικό
Το διηλεκτρικό υλικό είναι συνήθως αφρώδες πολυαιθυλένιο (Foam PE) και επηρεάζει:
- την χαρακτηριστική αντίσταση
- την εξασθένηση του σήματος
- τη σταθερότητα του καλωδίου
Θωράκιση
Η θωράκιση αποτελείται από:
- φύλλο αλουμινίου (foil)
- μεταλλικό πλέγμα (braid)
Σε επαγγελματικές εφαρμογές προτιμάται διπλή ή τριπλή θωράκιση για μεγαλύτερη προστασία από παρεμβολές.
Εξωτερικό περίβλημα
Το περίβλημα προστατεύει το καλώδιο από:
- υγρασία
- UV ακτινοβολία
- μηχανικές καταπονήσεις
Σε εξωτερικές εγκαταστάσεις χρησιμοποιείται UV resistant περίβλημα. Μπορείτε να δείτε το το προτεινόμενο της Εταιρείας μας, τύπου RG6 - LCD 115A++
Χαρακτηριστική αντίσταση (Impedance)
Τα περισσότερα τηλεοπτικά συστήματα χρησιμοποιούν καλώδια 75 Ohm.
| Impedance | Χρήση |
|---|---|
| 75 Ohm | τηλεοπτικές και δορυφορικές εγκαταστάσεις |
| 50 Ohm | RF επικοινωνίες |
Η χρήση καλωδίου με λανθασμένη αντίσταση μπορεί να προκαλέσει:
- απώλειες σήματος
- reflections
- κακή ποιότητα εικόνας
Τύποι ομοαξονικών καλωδίων
Οι πιο συνηθισμένοι τύποι είναι οι εξής.
| Τύπος | Χρήση |
|---|---|
| RG6 | δορυφορική και επίγεια τηλεόραση |
| RG59 | CCTV |
| RG11 | μεγάλες αποστάσεις |
RG6
Το RG6 είναι το πιο διαδεδομένο καλώδιο σε δορυφορικές εγκαταστάσεις.
Χρησιμοποιείται σε:
- κατοικίες
- πολυκατοικίες
- μικρές επαγγελματικές εγκαταστάσεις
RG11
Το RG11 χρησιμοποιείται όταν οι αποστάσεις είναι μεγάλες και απαιτείται χαμηλότερη εξασθένηση σήματος.
Είναι ιδανικό για:
- ξενοδοχεία
- μεγάλα κτίρια
- κεντρικές διανομές
👉 Για αναλυτική σύγκριση διαβάστε τον οδηγό RG6 vs RG11
Απώλειες σε ομοαξονικό καλώδιο
Η εξασθένηση του σήματος αυξάνεται όσο αυξάνεται η συχνότητα.
| Συχνότητα | Απώλεια RG6 (100m) |
|---|---|
| 200 MHz | ~5 dB |
| 800 MHz | ~15 dB |
| 2150 MHz | ~30 dB |
Η ποιότητα του καλωδίου παίζει σημαντικό ρόλο στις απώλειες.
Καλώδια υψηλής ποιότητας, όπως αυτά της Kathrein, παρουσιάζουν χαμηλότερη εξασθένηση σε υψηλές συχνότητες και είναι ιδανικά για δορυφορικά συστήματα IF. 👉 Διαβάστε περισσότερα σχετικά με τις απώλειες στα ομοαξονικά καλώδια.
Παρεμβολές LTE και 5G
Στα σύγχρονα αστικά περιβάλλοντα υπάρχουν πολλές πηγές παρεμβολών:
- LTE κεραίες
- 5G σταθμοί βάσης
- φωτοβολταϊκά inverter
- ισχυρά Wi-Fi δίκτυα
Η ανεπαρκής θωράκιση μπορεί να προκαλέσει:
- pixelation
- διακοπές σήματος
- παρεμβολές στην εικόνα
Για αυτό οι επαγγελματίες εγκαταστάτες προτιμούν καλώδια με υψηλό επίπεδο θωράκισης όπως αυτά της Kathrein.
Πώς να επιλέξετε το σωστό καλώδιο κεραίας
Η επιλογή καλωδίου εξαρτάται από διάφορους παράγοντες.
Απόσταση εγκατάστασης
Όσο μεγαλύτερη είναι η απόσταση τόσο χαμηλότερη πρέπει να είναι η εξασθένηση.
Περιβάλλον εγκατάστασης
Σε εξωτερικούς χώρους απαιτείται UV resistant καλώδιο.
Συχνότητα λειτουργίας
Οι δορυφορικές εγκαταστάσεις λειτουργούν σε υψηλές συχνότητες και απαιτούν καλώδιο υψηλών προδιαγραφών.
Ποιότητα κατασκευής
Η ποιότητα των υλικών επηρεάζει σημαντικά την απόδοση του καλωδίου.
Τα ομοαξονικά καλώδια της Kathrein έχουν σχεδιαστεί για επαγγελματικές εφαρμογές και πληρούν αυστηρές ευρωπαϊκές προδιαγραφές. 👉 Δείτε τα διαθέσιμα μοντέλα Kathrein.
Πιστοποιήσεις και πρότυπα
Σε επαγγελματικά έργα απαιτούνται συγκεκριμένες πιστοποιήσεις.
| Πιστοποίηση | Περιγραφή |
|---|---|
| CE | συμμόρφωση με ευρωπαϊκά πρότυπα |
| CPR | κανονισμός πυρασφάλειας καλωδίων |
| EN 50117 | πρότυπο για RF καλώδια |
| Class A+ | υψηλή θωράκιση |
Τα καλώδια της Kathrein πληρούν τις αυστηρότερες ευρωπαϊκές προδιαγραφές, γεγονός που τα καθιστά ιδανική επιλογή για επαγγελματικές εγκαταστάσεις.
Γιατί οι επαγγελματίες εγκαταστάτες επιλέγουν καλώδια Kathrein;
Οι εγκαταστάτες RF και δορυφορικών συστημάτων προτιμούν καλώδια υψηλής ποιότητας για να μειώσουν τα προβλήματα εγκατάστασης.
Τα καλώδια της Kathrein ξεχωρίζουν για:
- υψηλή ποιότητα κατασκευής
- χαμηλές απώλειες σήματος
- ισχυρή θωράκιση
- συμμόρφωση με ευρωπαϊκά πρότυπα
Για έργα όπως:
- ξενοδοχειακές εγκαταστάσεις
- πολυκατοικίες
- επαγγελματικά RF δίκτυα
η χρήση αξιόπιστων καλωδίων αποτελεί βασικό παράγοντα για την μακροχρόνια λειτουργία του συστήματος. Εκτός αυτού, τα καλώδια είναι το μόνο υλικό που δεν μπορεί να αντικατασταθεί εύκολα - ειδικά αν η διελευσή του γίνεται εσωτερικά οποιαδήποτε εγκατάστασης.
Συχνές ερωτήσεις για ομοαξονικά καλώδια
Ποιο καλώδιο είναι καλύτερο για δορυφορική κεραία
Το RG6 με αγωγό καθαρού χαλκού και διπλή θωράκιση θεωρείται η καλύτερη επιλογή.
Ποια είναι η διαφορά RG6 και RG11
Το RG11 έχει μικρότερη εξασθένηση και χρησιμοποιείται σε μεγαλύτερες αποστάσεις.
Τι σημαίνει Class A
Αναφέρεται στο επίπεδο θωράκισης του καλωδίου.
Συμπέρασμα
Το ομοαξονικό καλώδιο αποτελεί βασικό στοιχείο κάθε τηλεοπτικής και δορυφορικής εγκατάστασης.
Η σωστή επιλογή καλωδίου επηρεάζει:
- την ποιότητα του σήματος
- τη σταθερότητα της εγκατάστασης
- τη διάρκεια ζωής του συστήματος
Σε επαγγελματικές εφαρμογές σε Ελλάδα και Κύπρο, η επιλογή πιστοποιημένων καλωδίων υψηλών προδιαγραφών — όπως τα ομοαξονικά καλώδια της Kathrein — εξασφαλίζει αξιόπιστη λειτουργία και χαμηλές απώλειες σήματος.
